UMG96-EL, 90-277V (CE)

UMG96-EL, 90-277V (CE) 5235003- Trojfázový analyzátor sítě s jmenovitým napětím a24V–90V. Napájecí napětí 24-90 V AC, 90-250 V DC. Ethernet připojení , software GridVis. 300 CAT III

Objednací číslo: 5235003

Přidat do porovnání Přidat do oblíbených

Popis produktu:

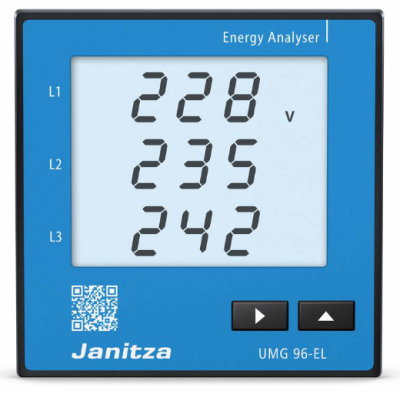

Janitza UMG 96-EL je kompaktní multifunkční analyzátor elektrické energie určený pro montáž do panelu (výřez 96×96 mm). Tento model s napájecím rozsahem 90–277 V AC/DC je ideální pro přesné měření a sledování důležitých elektrických veličin v nízkonapěťových i průmyslových rozvaděčích.

Hlavní vlastnosti:

Měření napětí, proudu, výkonu (činný, jalový, zdánlivý)
Výpočet energie (import/export)
Měření účiníku (cos φ), frekvence a harmonických složek (až do 25. řádu)
Rozhraní RS485 (Modbus RTU) pro vzdálený přenos dat
Barevný LCD displej s přehledným zobrazením všech veličin
Kompaktní provedení s hloubkou pouze 53 mm
Kompatibilní s CT převodníky (např. 5 A)

Technické údaje:

Napájení: 90–277 V AC/DC
Rozsah měření proudu: přes externí proudové transformátory
Instalace: panelová, výřez 96×96 mm
Krytí: IP20 (čelní panel IP52)
Komunikační rozhraní: RS485 (Modbus RTU)
Kód výrobce: 5235003
Výrobce: Janitza electronics GmbH
Certifikace: CE

Použití:
UMG 96-EL je ideální pro:

Průmyslové a komerční rozvaděče
Energetický management a systémy měření
Monitorování zátěží a kompenzačních zařízení
Integraci do systémů budov (BMS, SCADA)

Jmenovité napětí [V]	24-90 V AC, 90-250 V DC
Napájecí napětí [V]	24 - 90 V DC, 24 - 90 V AC
Třída přesnosti	0,5S (kWh,.../5 A)
Šířka [mm]	96
Výška [mm]	96
Hloubka [mm]	48
Hmotnost [g]	300
Software	GridVis - Basic
Komunikační rozhraní	Ethernet
Kategorie přepětí	300 V CAT III
Zapojení (L-N, L-L)	3 / 4 - vodičové
Vzorkovací frekvence 50/60 Hz	21,33 / 25,6 kHz
Počet měřících záznamů za sekundu	21.330 / 25.600
Hodiny	NE
Přesnost V/A	0,2 % / 0,2 %
Integrovaná logika	NE
Týdenní časovač	NE
Krátkodobé výpadky události (záznam)	NE
Měření nesymetrie	NE
Nahrávání chybových událostí	NE
Efektivní hodnota z period (50/60 Hz)	10/12

Návody

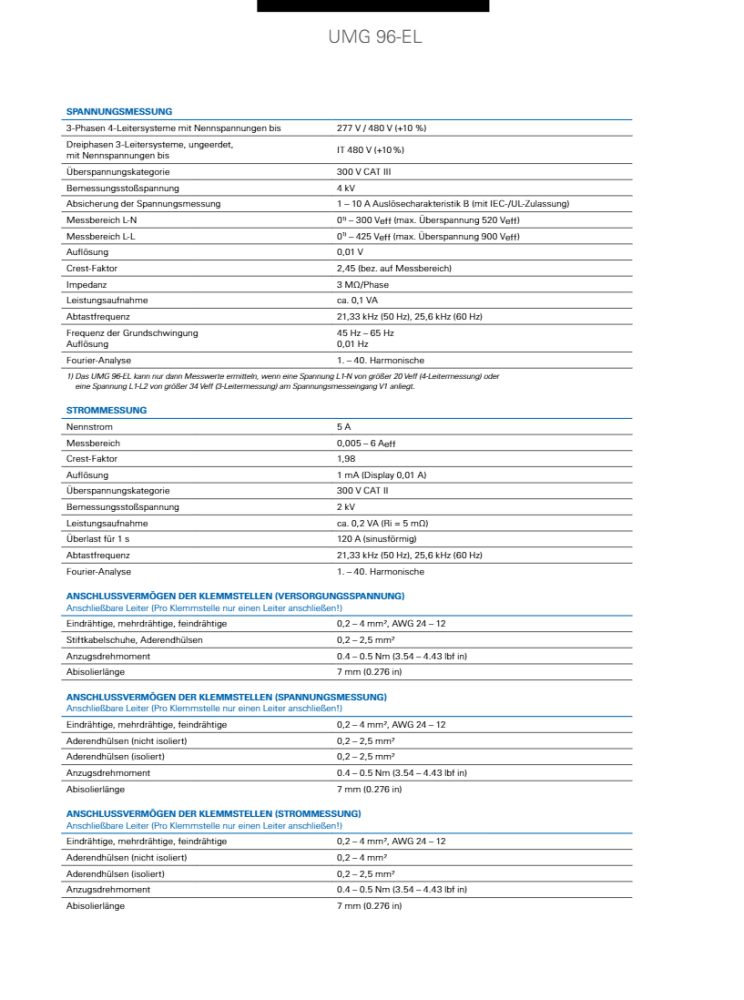

UMG 96 EL 2..png

Stáhnout

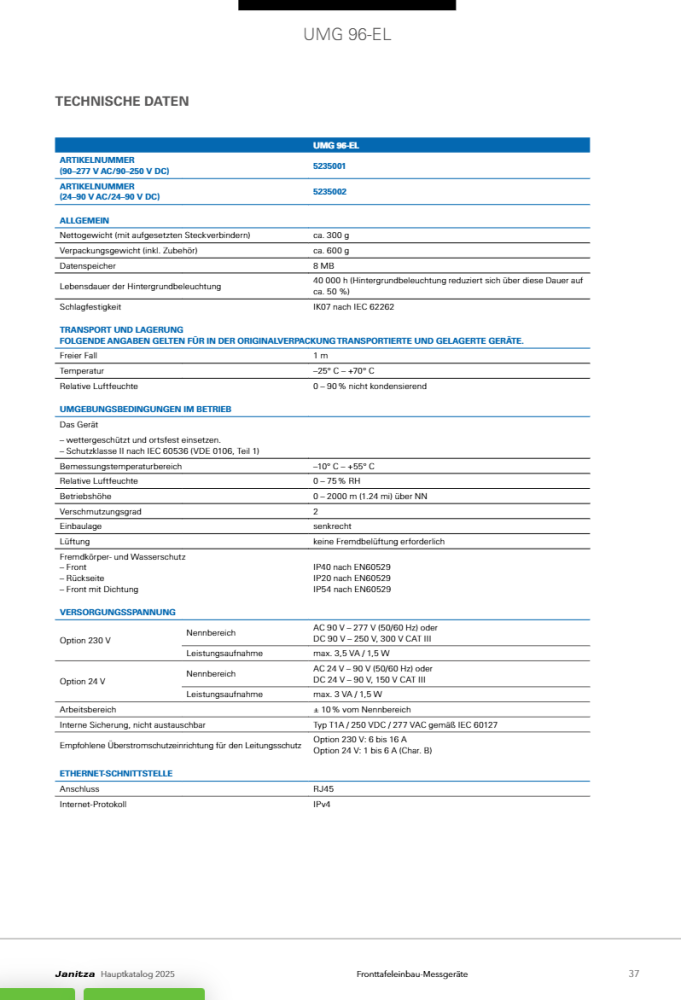

Technická data UMG 96 - EL.png

Stáhnout

janitza-software-gridvis-schnelleinstieg-umg96rm-reihe-deuen-968.pdf

Stáhnout
