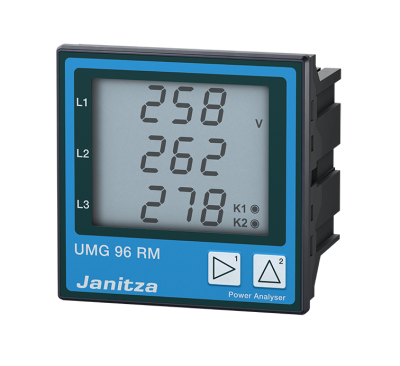

UMG 96RM-P
UMG 96RM je měřicí přístroj nejnovější generace, který je vhodný pro měření, záznam a sledování elektrických parametrů (True-RMS) v sítích nízkého a vysokého napětí (1 a 3-fázové systémy s nulovým vodičem).
Paměť
Mnoho měřicích přístrojů UMG má vlastní paměť obsahující typické rozsahy záznamu až 2 roky. Nahrávání je volně konfigurovatelné. Paměť 128 megabajtů může zaznamenat přibližně 5 000 000 hodnot.
Tarify
Aby bylo možné bezpečně a přesně zaznamenávat pracovní hodnoty pro jednotlivé spotřebitele, mají měřicí přístroje UMG rozsáhlý výběr tarifů až 14 položek v závislosti na typu přístroje. Samozřejmě se rozlišuje efektivní energie (spotřeba, dodávka a bez zpětné klapky) a jalová energie (indukční, kapacitní a bez zpětné klapky). To lze použít například k samostatnému záznamu vysokých a nízkých tarifů.
Harmonické
Harmonické vznikají v důsledku provozu zařízení s nelineární charakteristikou, např. transformátorů používaných v saturaci, úsporných žárovek, frekvenčních měničů a výkonové elektroniky. Způsobují zatížení sítě dodatečnými proudy a mohou ovlivnit nebo dokonce zničit provozní zařízení. Tuto zpětnou vazbu sítě lze detekovat a dokumentovat pomocí analyzátorů kvality napájení.
Pulzní vstup/výstup
Pulzní vstupy mohou být použity pro záznam hodnot pro měřidla jako jsou vodoměry a plynoměry pomocí měřicích zařízení UMG. Pomocí pulzních výstupů jako převodníku měřených hodnot lze pracovní pulzy přenést do řídicího systému, jako jsou systémy BCS, PLC, SCADA.
Přesnost měření
Vysoká přesnost měření je dána vysokou vzorkovací frekvencí a velmi dobrou dlouhodobou stabilitou. Při správném použití (teplota okolí!) je přesnost měření vždy lepší i po letech používání než u běžných měřičů ihned po dodání. Pro zvláště náročné měřicí úlohy jsou k dispozici přístroje, které jsou certifikovány podle třídy A.
Oblast použití
- Měření, sledování a kontrola elektrických charakteristik v energetických rozvodech
- Záznam profilů zatížení pro systémy energetického managementu (např. ISO 50001)
- Zjišťování spotřeby energie pro analýzu nákladového střediska
- Převodník měřené hodnoty pro systémy řízení budov nebo PLC (Modbus)
- Kompaktní konstrukce šetří místo a náklady při instalaci
- Plynulý a trvalý záznam díky velké paměti naměřených dat nebo prostřednictvím online sběru dat (např. GridVis®-Service)
- Vysoká bezpečnost dat a redundance
- Komplexní komunikační možnosti a protokoly
- Mnohostranné, předdefinované zprávy pro analýzu kvality energie a spotřeby energie (prostřednictvím GridVis®-Service)
- Jednoduché generování reportů stisknutím tlačítka nebo automaticky podle definovaných časových plánů
- Přesné výsledky měření poskytují efektivní infrastrukturu a vysokou dostupnost výroby
- Generický profil Modbus: Do monitorovacích řešení lze začlenit a vizualizovat libovolná zařízení a systémy podporující Modbus od jiných výrobců
- Dlouhodobá dostupnost měřicích zařízení zaručuje jednoduchou dovybavení systémovými rozšířeními
- Podrobné získávání údajů o energii a profilu zatížení
- Větší transparentnost dodávek energie prostřednictvím energetických analýz
- Bezpečnější projektování energetických rozvodů
- Stanovení nákladů na energie
- Členění a rozdělení spotřebitelů energie
- Neustálé zvyšování energetické účinnosti
- Snížení nákladů
- Multifunkční analyzátory výkonu řady UMG 96RM jsou důležitou součástí systémů energetického managementu
- Více transparentnosti díky vícestupňovému, škálovatelnému systému měření
- Snímání jednotlivých událostí kontinuálním měřením s vysokým rozlišením
- Upozornění na nedostatečnou kvalitu napájení
- Zavedení opatření k řešení problémů sítě
- Prevence prostojů ve výrobě
- Výrazně delší životnost zařízení
- Zlepšená udržitelnost
- Vysoká vzorkovací frekvence při 21,3 kHz
- Spolehlivá přesnost měření 0,2 % (V)
- Efektivní energetická třída (kWh): 0,5
- Měření energie ve 4 kvadrantech, každý se 7 tarify pro efektivní a jalovou energii
- Bezpečné a přesné získávání provozních hodnot pro jednotlivé elektrické zátěže
- Četné rozhraní a protokoly, zaručující snadné připojení k systému (systém řízení energie, PLC, SCADA, BMS
- Ukládání naměřených dat je možné po velmi dlouhou dobu
- Nahrávání volně uživatelsky konfigurovatelné
- Harmonická analýza až do 40. harmonické
- Informace o kvalitě elektrické energie, poruchách sítě a možných „znečišťovatelích sítě“
- Pohodlná instalace i tam, kde je málo místa

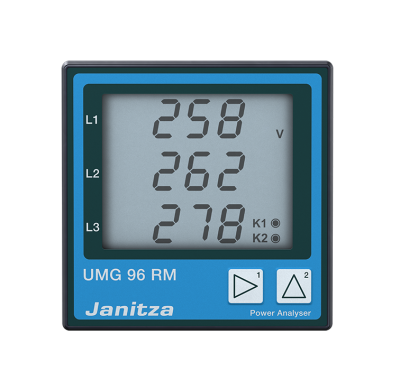

- Velký, vysoce kontrastní LCD displej s podsvícením
- Velmi dobrá čitelnost a intuitivní ovládání i za zhoršených světelných podmínek
- Rozhraní RS485 s protokolem Modbus a 2 digitální výstupy umožňují rychlé a levné sledování kvality napájení a spotřeby energie
- Připojení Profibus se používá v systémech, kde má být UMG 96RM-P začleněn do prostředí automatizace (řadiče PLC)
- Nepřetržité monitorování N-vodiče pomocí 4. proudového vstupu
- K dispozici s variantami UMG 96RM-P a UMG 96RM-CBM
| Jmenovité napětí | L-N: 277 V AC, L-L: 480 V AC |
|---|---|
| Napájecí napětí | 24 - 90 V AC, 24 - 90 V DC |
| Typ měření | 4 - kvadrantové |
| Činitel zkreslení THD-U, THD-I | ANO |
| Kategorie přepětí | 300 V CAT III |
| Proudové měřící kanály | NE |
| Digitální vstupy | 6 |
| Digitální / pulzní výstup | 4 |
| Komunikační rozhraní | RS-232, RS-485, USB, Profibus DP |
| Paměť | 256 MB Flash |
| Vzorkovací frekvence 50/60 Hz | 21,33 / 25,6 kHz |
| Zapojení (L-N, L-L) | 3 / 4 - vodičové |
| Počet měřících záznamů za sekundu | 21.330 / 25.600 |
| Měřících výsledků za sekundu | 5 |
| Tranzienty | NE |
| Měření flickeru ( blikavosti) | NE |
| Hodiny | ANO |
| Přesnost V / A | 0,2 % / 0,2 % |
| Šířka [mm] | 96 |
| Výška [mm] | 96 |
| Hloubka [mm] | 78 |
| Hmotnost [g] | 300 |
| Třída přesnosti činné energie (kWh, .../5A) | 0,5S (.../5 A) |
| Integrovaná logika | 4 |
| Počet uložených hodnot v paměti | 10.000 k |
| Software | GridVis - Basic |
| Protokoly | Profibus DP V0, Modbus RTU |
| Efektivní hodnota z period (50/60 Hz) | 10/12 |
| Nepřerušitelné měření | ANO |
| Měření reziduálního proudu | NE |
| Sousledná / zpětná / nulová složka | ANO |
| Měření nesymetrie | NE |
| Nahrávání chybových událostí | NE |
| Bi-metalická funkce | ANO |
| Týdenní časovač | NE |
| Čítač provozních hodin | ANO |
| Krátkodobé výpadky události (záznam) | NE |
| Vstup pro měření teploty | Komparátory |
