UMG 801

UMG 801 - 5231003 Modulárně rozšiřitelný UMG 801 se ideálně hodí pro kompletní pořízení systému energetického managementu (např. ISO 50001)Napájecí napětí externí Externí 24 V DC, PELV. 8 kanálů pro měření proudu s 1/5 A vstupy,4 GB pro uložení naměř ...
UMG 801 - 5231003 Modulárně rozšiřitelný UMG 801 se ideálně hodí pro kompletní pořízení systému energetického managementu (např. ISO 50001)Napájecí napětí externí Externí 24 V DC, PELV. 8 kanálů pro měření proudu s 1/5 A vstupy,4 GB pro uložení naměřených dat,Analogový výstup (DC 0/4-20 mA),Vysoká vzorkovací frekvence (napětí 51,2 kHz),1000 V CAT III,Rozhraní RS485 a OPC UA a Modbus.Vysoká přesnost měření na všech kanálech(V: 0,2 % / A: 0,2 % / kWh: třída 0,2)
zobrazit více
zobrazit méně
35 088 Kč bez DPH
42 456,48 Kč s DPH

Recyklační poplatek 1 Kč zahrnutý v ceně

Objednací číslo: 5231003
EAN: 4251861100286

Parametry

Jmenovité napětí L-N: 600 v AC,L-L: 830 v AC
Napájecí napětí 24 v DC, PELV
Typ měření 4 - kvadrantové
Činitel zkreslení THD-U, THD-I ANO
Kategorie přepětí 1000 V CAT III
Proudové měřící kanály 1
Digitální vstupy 4
Digitální / pulzní výstup 4
Komunikační rozhraní RS - 485
Paměť 4 GB
Vzorkovací frekvence 50/60 Hz 51, 2 kHz(V)/25,6 kHz(A)
Zapojení (L-N, L-L) 4 vodičové
Počet měřících záznamů za sekundu 51.200/25.600
Měřících výsledků za sekundu 8
Tranzienty ANO
Měření flickeru ( blikavosti) ANO
Hodiny ANO
Přesnost V / A 0,2 % / 0,2 %
Šířka v mm 145
Výška v mm 90
Hloubka v mm 76
Hmotnost v g 420
Třída přesnosti činné energie (kWh, .../5A) 0,2S (.../5 A)
Integrovaná logika NE
Počet uložených hodnot v paměti ANO
Software GridVis - Essencial
Protokoly Modbus TCP/IP
Efektivní hodnota z period (50/60 Hz) 10/12
Nepřerušitelné měření ANO
Měření reziduálního proudu ANO
Sousledná / zpětná / nulová složka ANO
Měření nesymetrie ANO
Nahrávání chybových událostí ANO
Bi-metalická funkce ANO
Týdenní časovač ANO
Čítač provozních hodin ANO
Krátkodobé výpadky události (záznam) ANO
Vstup pro měření teploty NE
UMG 801 - 5231003 Modulárně rozšiřitelný UMG 801 se ideálně hodí pro kompletní pořízení systému energetického managementu (např. ISO 50001)Napájecí napětí externí Externí 24 V DC, PELV. 8 kanálů pro měření proudu s 1/5 A vstupy,4 GB pro uložení naměřených dat,Analogový výstup (DC 0/4-20 mA),Vysoká vzorkovací frekvence (napětí 51,2 kHz),1000 V CAT III,Rozhraní RS485 a OPC UA a Modbus.Vysoká přesnost měření na všech kanálech(V: 0,2 % / A: 0,2 % / kWh: třída 0,2)

Popis

ANALYZÁTOR ENERGIE VŠE V JEDNOM

Klíčovým faktorem úspěchu moderních společností je transparentnost na všech úrovních dat. Data ze všech divizí společnosti musí být získána a konsolidována, aby bylo možné optimalizovat plánování výrobních procesů, zavést bezpečnostní opatření pro ochranu systémů a strojů a například ušetřit náklady. Tento cíl s sebou nese řadu výzev, protože různé standardy, rozhraní a komunikační možnosti musí být vzájemně koordinovány. Síťové oblasti, které byly dříve zkoumány samostatně, od úrovně strojů až po systémy ERP a systémy řízení budov, jsou velmi složité. OPC UA je standardizace přenosu dat, která tuto konsolidaci zjednodušuje.

Zařízení pro měření energie Janitza UMG 801 nabízí různá komunikační rozhraní a umožňuje přímý přenos dat do systémů vyšší úrovně přes OPC UA, čímž odpadá nutnost nákladné integrace.

Modulárně rozšiřitelný UMG 801 se ideálně hodí pro kompletní pořízení systému energetického managementu (např. ISO 50001). Získáte transparentnost ohledně spotřeby energie a nákladů na energii na všech úrovních měření. Kromě toho lze detekovat kritické odchylky v kvalitě elektrické energie a také zbytkové proudy (RCM), které zatěžují nebo dokonce ohrožují systémy.

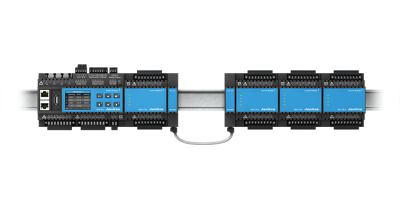

Investice do budoucna: měřicí body lze následně rozšířit až na 92 ​​měřicích kanálů díky snadno integrovaným modulům měření proudu.

  • 8 kanálů pro měření proudu s 1/5 A vstupy
  • 4 multifunkční kanály, volitelně konfigurovatelné jako RCM, kanály pro měření teploty nebo další kanály pro měření proudu
  • Rozsáhlá paměť naměřených dat se 4 GB pro uložení naměřených dat
  • Dvě skupiny se čtyřmi digitálními IO (přepínání tarifu a pulzní vstup, logické stavy)
  • Analogový výstup (DC 0/4-20 mA)
  • Vysoká vzorkovací frekvence (napětí 51,2 kHz) 1024 Vzorky pro měření napětí
  • Vysoká přesnost měření na všech kanálech (V: 0,2 % / A: 0,2 % / kWh: třída 0,2)
  • Maximální bezpečnost: 1000 V CAT III
  • Rozsáhlé parametry kvality napájení
  • Napětí do 127. harmonické a meziharmonické – THD-U a THD-I nevyváženost
  • Detekce událostí a přechodných jevů
  • Komplexní možnosti pro vizualizaci, analýzu a dokumentaci dat měření energie (software GridVis®)
  • Integrované automatické generování reportů (software GridVis®)
  • Integrovaný barevný grafický displej pro vizualizaci a intuitivní konfiguraci na místě
  • Různá rozhraní pro současné použití
  • 2 Ethernetová rozhraní
  • Rozhraní RS485 pro čtení dat a lze jej použít jako bránu
  • Komplexní protokoly a služby (OPC UA a Modbus)
  • Snadná integrace naměřených dat ze základního zařízení a měřicích modulů do systémů vyšší úrovně (např. systémy řízení budov, SCADA systémy)
  • Kybernetická bezpečnost: Integrované bezpečnostní mechanismy na ochranu před neoprávněným přístupem a zneužitím
  • Konfigurace celého měřicího systému přes OPC UA
  • Softwarová architektura odolná vůči budoucnosti jako standard OPC UA se vyvíjí s novými aplikacemi
  • Modulární rozšíření měřicích míst o měřicí moduly
  • Otevřená a do budoucna zajištěná komunikace prostřednictvím různých rozhraní a OPC UA Serveru
  • IP adresy IPv4 a IPv6 Ethernet
  • Multifunkční kanály jsou k dispozici a nabízejí flexibilní možnosti v závislosti na požadované aplikaci: RCM, měření teploty nebo proudu
  • Snadná integrace do systému vyšší úrovně díky otevřené komunikační architektuře přes standard OPC UA (např. GLT, SCADA a ERP aplikace)
  • Všestranná rozhraní, která lze používat současně
  • Funkce brány pro integraci dalších zařízení, např. Janitza UMG z navazujících úrovní měření
  • Zabezpečená komunikace prostřednictvím bezpečnostních struktur OPC UA
  • Komplexní vizualizace v prohlížeči událostí
  • Ukládání dat (redundance) zajišťované vnitřní pamětí základního zařízení
  • Kvalita napájení
  • Zachycování, analýza a dokumentace poruchových veličin, např. harmonického proudu
  • Detekce událostí a přechodných jevů s úložištěm v PQDiff a Comtrad
