Ať už jde o elektřinu nebo vodu – plyn, páru nebo tlak: Datalogger ProData®2 zachycuje a ukládá všechna data o spotřebě a procesu, stejně jako stavová hlášení (např. nastavení spínačů).
Ušetřit můžete 5 až 30 % z částky za spotřebu energie v budově prostřednictvím energetického opatření na zvýšení energetické účinnosti. Optimalizujte například charakteristiku vytápění nebo vypněte větrání, když není.
Ethernetové připojení
Připojení Ethernet lze použít k tomu, aby byla integrace do sítě IT obzvláště jednoduchá a komplexní. Měřicí přístroje UMG s ethernetovým připojením provozují různé IP protokoly jako TCP/IP, HTTP, FTP, SNMP, DHCP, TFTP, SMTP, BACnet (volitelně) atd.
Pulzní vstup/výstup
Pulzní vstupy mohou být použity pro záznam hodnot pro měřidla jako jsou vodoměry a plynoměry pomocí měřicích zařízení UMG. Pomocí pulzních výstupů jako převodníku měřených hodnot lze pracovní pulzy přenést do řídicího systému, jako jsou systémy BCS, PLC, SCADA.
Ethernet-Modbus-Gateway
Ethernet Modbus bránu lze použít ke snadnému začlenění zařízení Modbus RTU, která jsou připojena k hlavnímu zařízení jako podřízené v architektuře Ethernet. To je také možné prostřednictvím rozhraní Modbus RTU pro zařízení s identickými formáty souborů a odpovídajícími funkčními kódy.
Vstup termistoru
Integrovaný termistorový vstup pro tepelné články (PT 100/1000, KTY 83 nebo 84) lze využít různými způsoby. Proto mohou mít citlivé části systému kromě monitorování proudu a výkonu další ochranu, např. teplotu transformátoru. Typickými oblastmi použití je monitorování teploty v nízkonapěťových hlavních rozvodech, transformátorech nebo serverových skříních.
Paměť
Mnoho měřicích přístrojů UMG má vlastní paměť obsahující typické rozsahy záznamu až 2 roky. Nahrávání je volně konfigurovatelné. Paměť 128 megabajtů může zaznamenat přibližně 5 000 000 hodnot.
Sledování prahové hodnoty
Sledování prahových hodnot lze přiřadit jak správě alarmů, tak spínacím operacím. Odpovídající měřicí přístroje UMG mají digitální výstupy, které jsou vhodné jako spínací výstupy. Proto mohou být určité reakce automatizovány, pokud je prahová hodnota překročena nebo není dosažena.
Potřebujete-li větrání, můžete ho použít. Praktické zkušenosti ukazují, že: budovy je třeba během provozu sledovat, protože se stále něco mění
- ISO 50001 EnMS
- Integrujte měřiče impulzů (v dosahu)
- Zachyťte neelektrické hodnoty
- Generování ukazatelů výkonu
- Zachyťte stavové zprávy
- Generovat alarmy
- Podřízená brána Ethernet-Modbus
Funkce a vlastnosti
- Základ pro komplexní systém řízení energie (ISO 50001)
- Mapování všech údajů o spotřebě a procesu (proud, voda, plyn, pára, tlak atd.)
- Sledování spínacích stavů (např. jistič atd.)
- Analýza spotřeby energie a provozních hodin
- Flexibilní integrace do hodnot nadřazených systémů (brána Modbus-Ethernet) - pro každý z patnácti jednotlivých vstupů na desce
- Dlouhodobé ukládání dat s 32 MB vestavěné paměti
- Úspora 24 rozdílových měsíčních hodnot energie i maximálního výkonu
- Přímé odečítání a analýza dat pomocí softwaru GridVis®
- Bezplatné programování 64 nezávislých týdenních časovačů
- Převod tarifu: Každému digitálnímu vstupu lze přiřadit vybraný tarif od 1 do 8
- 15 digitálních / pulzních vstupů
- 3 digitální výstupy, přepínatelné přes Modbus, týdenní časovač, prahová hodnota a sledování teploty
- Vstup měření teploty
- Ethernetové rozhraní (ModbusTCP/IP, NTP ...)
- RS485 (Modbus RTU, slave, až 115 kbps)
- 32 MB flash datové paměti
- Funkce hodin a baterie
- 64 týdenních časovačů
- Sledování prahové hodnoty
- Funkčnost brány Modbus-Ethernet
- Ukládání minimálních a maximálních hodnot (s časovým razítkem)
- Konfigurovatelné záznamy, lze je číst přes RS485 a Ethernet
- EnMS podle ISO 50001
- Integrace dříve nainstalovaných čítačů pulzů v EnMS
- Záznam neelektrických hodnot
- Generování ukazatelů výkonnosti (klíčové údaje)
- Protokolování a sledování stavových zpráv
- Generování alarmů
- Brána Ethernet-Modbus-Slave
- Komunikace přes Ethernet a Modbus RS485
- Jednoduchá integrace do sítě LAN
- Rychlý a spolehlivý přenos dat
- Přístup k naměřeným datům prostřednictvím různých kanálů
- Snadná integrace přes Modbus-Ethernet Gateway a odečítání podřízených Modbus slave zařízení (např. elektroměrů)
- Pohodlně zachyťte měření ze všech značek měřidel s pulzním výstupem S0
- Interní hodiny generují přesné údaje a časové informace pro záznamy a události

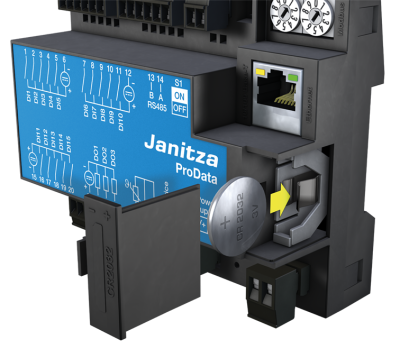

- Trvalý chod hodin díky integrované nouzové baterii
- Baterie není trvale nainstalována; proto je možná pohodlná výměna
- Širokopásmový napájecí adaptér (20 – 250 V AC, 20 – 300 V DC)
- Auto-Baud detekce komunikačního rozhraní
- Šroubovací zásuvné svorky
- Modbus adresa snadno externě nastavitelná
- Rychlá instalace na DIN lištu
| Napájecí napětí [V] | 20 - 250 V AC, 20 - 300 V DC |
|---|---|
| Šířka [mm] | 107,5 |
| Výška [mm] | 90 |
| Hloubka [mm] | 46 |
| Hmotnost [g] | 200 |
| Software | GridVis - Basic |
| Komunikační rozhraní | RS-485 |
| Protokoly | Modbus RTU, Gateway |
| Paměť | 128 MB |
| Kategorie přepětí | 300 V CAT II |
| Digitální vstupy | 15 |
| Digitální / pulzní výstup | 3 |
| Vzorkovací frekvence 50/60 Hz | 45/65 Hz |
| Týdenní časovač | ANO |
| Čítač provozních hodin | ANO |
