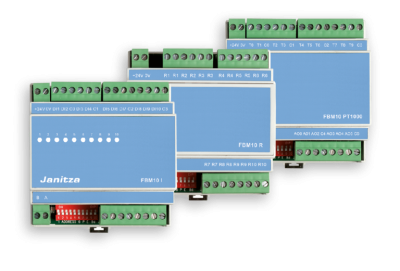

Modul FBM10I

S decentralizovanými I/O moduly řady FBM10 jsou výstupy a vstupy UMG 604 / UMG 605 / UMG508 a UMG511 lze levně rozšířit. Na adrese sběrnicový modul nemá žádnou inteligenci, pouze kombinuje různé vstupy a výstupy a výstupní signály za účelem jejich distribuce příslušným účastníkům. Na adrese UMG 104 a UMG507 nelze použít jako mastery pro moduly FBM. K dispozici jsou dva moduly I/O. Modul provozní sběrnice FBM10R (číslo výrobku: 1506075) má 10 reléových výstupů a modul FBM10I (číslo výrobku:
1506076) má 10 vstupů. Modul polní sběrnice FMB10PT1000 (č. výrobku: 1506077) má 10 teplotních vstupů Moduly I/O řady FBM jsou připojeny k rozhraní RS485 analyzátorů výkonu. Analyzátor pracuje v režimu Modbus master. Maximální vzdálenost mezi nadřazeným modulem a modulem nesmí překročit 1000 m. Celkem lze připojit až 12 I/O modulů (6x 10 výstupů / 6x 10 vstupů) možné ovládat prostřednictvím grafického programování "Jasic". Pro teplotní modul s
standardním PT1000 APP však stačí pouze jeden modul. I/O jsou trvale přiřazeny k tzv. (kanály) jsou trvale přiřazeny programu Emax a jsou automaticky adresovány.

Aby bylo možné nastavit parametry Emax, je prvním krokem navázání komunikace mezi měřicím zařízením a počítačem. Doporučujeme nainstalovat konfigurační a vyhodnocovací "GridVis". Měřícímu zařízení by měla být přidělena IP adresa, zadání IP adresy se liší pro zobrazovací zařízení a zařízení s montážní lištou. IP adresa pomáhá identifikovat měřicího zařízení v ethernetové síti.

• Rozhraní RS485
• Protokol Modbus RTU
• Přepočet tarifů
• Synchronizace období měření
• Chybová hlášení
• Měření stavu
