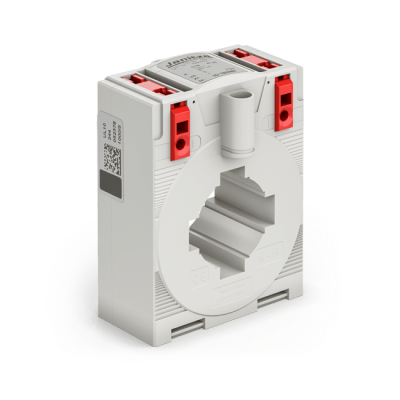

CTB 81.35 - 1600/5A

Proudové transformátory s tvarovaným pouzdrem se používají, pokud mají být zaznamenávány a dále zpracovávány vysoké proudy. Měřené vedení (vodičová lišta nebo drát) je vedeno okenním otvorem a tvoří primární okruh pro zásuvný proudový transformátor. Proudové transformátory s tvarovaným pouzdrem se používají převážně pro montáž na vodivé lišty. Dodatečným zaléváním je možné dosáhnout těsnosti proti kapkám a také větší odolnosti proti nárazům a vibracím při mechanickém zatížení (IEC 68). Toto je nejběžnější a cenově nejvýhodnější forma proudového transformátoru. Při instalaci je však nutné odpojit primární vodič. Tato forma transformátoru se proto nejčastěji používá v nových systémových instalacích.

Obecné vlastnosti, typ CTB

• UL certifikováno
• První proudový transformátor na světě s technologií bezšroubového připojení – pružinová svorkovnice
• Inovativní, časově úsporná možnost připojení (přední nebo horní) pro pevné a ohebné vodiče (max. 4 mm2 – nejsou nutné koncovky vodičů)
• Odolné proti nárazům a vibracím, vysoké mechanické přídržné síly
• Bezúdržbové, plynotěsné připojení
• Vysoký proudový odpor
• Therm. jmenovitý trvalý proud Icth: 1,2 x IN
• Nízkonapěťový transformátor proudu pro max. provozní napětí do 1,2 kV; možné použití v sítích 690 V
