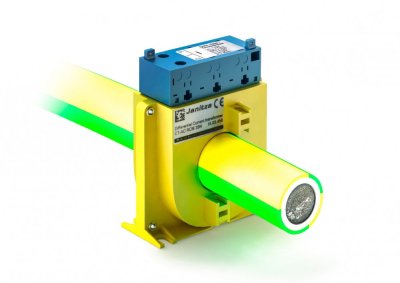

CT-AC RCM 35N

Popis

Průchodkový transformátor reziduálního proudu CT-AC RCM 35N - 210N

Zásuvné transformátory reziduálního proudu jsou obzvláště vhodné pro nové instalace a v oblastech, kde dochází k přerušení proudu je možné přerušení primárního vodiče. Vyznačují se tím, že velmi kompaktní konstrukcí a jsou vhodné pro detekci velmi malých proudů.

Hlavní parametry

• Umožňuje ve spojení s přístroji UMG určit reziduální proud do země strojů nebo systémů
• Kompaktní konstrukce
• Detekce velmi malých proudů
• Navrženo pro zvýšení citlivosti proudových chráničů (osobní ochrana) a obecných jističů
• Transformační poměr: 700/1
• Izolační rozpětí: 0,72 kV
• Frekvence: 3 kHz
• Provozní teplota: -10 ... +55 °C
• Zkušební napětí: 3 kV RMS 50 Hz / 1 min
• Max. průměr drátu v mm: 4 x cca. 14 (rm-35 qmm) nebo 8 x 10 (rm-10 qmm)
• až 4 x cca. 85 (rm-500 qmm) nebo 8 x 62 (rm-500 qmm)
• Přípojnice v mm: max. 30 x 10 bis max. 200 x 20 mm
• Rozměry: 92 x 113 x 56 až 290 x 323 x 64 mm
• Max. primární reziduální proud: 21000 mA (Při použití analogových vstupů
• UMG 96RM-E, UMG 96RM-PN, UMG 509-PRO, UMG 512-PRO, Modul 96-PA-RCM-EL a Modul 96-PA-RCM)
• Vhodné pro UMG 96 RM-E, UMG 96 RM-PN, UMG 20CM, UMG 509-PRO, UMG 512-PRO
