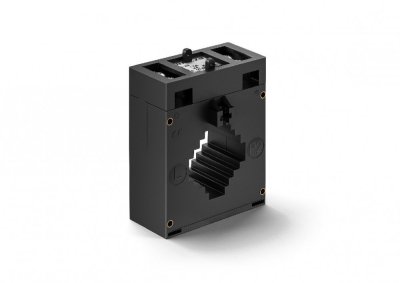

Násuvný transformátor proudu s lisovaným pouzdrem - 1503207 Třída 1 .../5A, Poměr 80/5, Výkon ve VA 2,5 Sekundární proud v A 5
Popis
Proudové transformátory s tvarovaným pouzdrem se používají, pokud mají být zaznamenávány a dále zpracovávány vysoké proudy. Měřené vedení (vodičová lišta nebo drát) je vedeno okenním otvorem a tvoří primární okruh pro zásuvný proudový transformátor. Proudové transformátory s tvarovaným pouzdrem se používají převážně pro montáž na vodivé lišty. Dodatečným zaléváním je možné dosáhnout těsnosti proti kapkám a také větší odolnosti proti nárazům a vibracím při mechanickém zatížení (IEC 68). Toto je nejběžnější a cenově nejvýhodnější forma proudového transformátoru. Při instalaci je však nutné odpojit primární vodič. Tato forma transformátoru se proto nejčastěji používá v nových systémových instalacích.
Obecné vlastnosti, typ ASK
Nerozbitné plastové pouzdro
Polykarbonát černý
Zpomalovač hoření
Samozhášivé
Skříň transformátoru svařovaná ultrazvukem
Poniklované sekundární svorky se šroubem plus/minus M 5 x 8 mm, utahovací moment max. 2 Nm
Integrovaná sekundární uzavírací klapka
Průřez připojení: max. 4 mm 2 s koncovkou vodiče, 6 mm 2 plný
