AKM 96RMPN-125

AKM 96RMPN-125 AKM 96RMPN-125 AKM 96RMPN-125 +1

Rádi Vám poradíme:

+420 777 730 002 +420 777 730 004 kbh@kbh.cz

AKM 96RMPN-125

Přípojnicová odbočná skříň AKM 96RMPN-125 pro přípojnicový systém Siemens BD-2Měřicí zařízení: UMG 96RM-PN s průhledovým okénkem pro displej Ethernetové rozhraní: 2 x RJ45RS485 rozhraní: 2 x M12 Ochrana měřícího zařízení: jistič PKZM0-10Pojistka stra ...
Přípojnicová odbočná skříň AKM 96RMPN-125 pro přípojnicový systém Siemens BD-2Měřicí zařízení: UMG 96RM-PN s průhledovým okénkem pro displej Ethernetové rozhraní: 2 x RJ45RS485 rozhraní: 2 x M12 Ochrana měřícího zařízení: jistič PKZM0-10Pojistka strana zátěže: NH držák pojistky 3-fázový, max. Pojistka 125 A (pojistky nejsou součástí dodávky)Měření proudu: 4 x transformátor 150A / 5A Kl.1, 3 fáze + N Měření zbytkového proudu: transformátor CT-AC RCM 35N pro měření reziduálních proudů typ A Měření teploty: 1 x PT100Rozměry odbočné skříně : cca 530 x 310 x 100 mm³Upozornění: Doplňky je nutné objednat vždy společně se základním zařízením, pozdější dovybavení není možné.
zobrazit více
zobrazit méně
58 408 Kč bez DPH
70 673,68 Kč s DPH

Na dotaz
Objednací číslo: 6000137
Přidat do porovnání Přidat do oblíbených

Systémy přípojnicových kanálů umožňují jednoduché a flexibilní plánování díky modulárnímu systému a zajišťují tak úsporu času a nákladů. Nabízejí také vysokou bezpečnost a dobré EMC vlastnosti. Nepřetržité sledování kvality napájení na přípojnici umožňuje optimalizaci dostupnosti zařízení. Energetická transparentnost získaná tímto způsobem pokládá základ pro Energy 4.0.

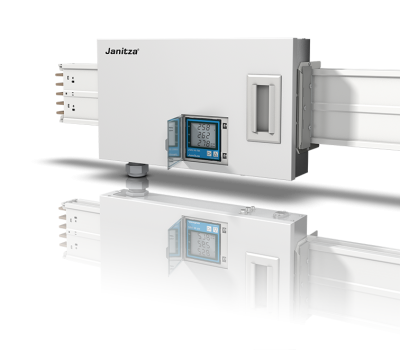

S výstupními napájecími boxy pro přípojnicové rozdělovače lze osvědčenou a výkonnou technologii měření energie snadno nainstalovat na přípojnici prostřednictvím instalace plug & play. Odpovídají normě DIN EN 61439 a jsou k dispozici v různých variantách a velikostech. Skříně vývodu pro přípojnici nabízejí kompaktní design s optimalizovaným teplotním chováním.

Analýza energetické účinnosti

Měření spotřeby energie každého připojeného spotřebiče umožňuje vyhodnocení a zlepšení energetické účinnosti i srovnávací hodnocení různých spotřebičů.

Transparentnost SYSTÉMŮ PŘÍPOJNOVÝCH TRUNKINGŮ

Monitorování celých přípojnicových systémů je důležitým základem pro plánování změn a rozšíření. Naměřené hodnoty umožňují jednoduché vytváření klíčových údajů, benchmarků a reportů.

Kontinuální měření všech proudů

Měření všech fázových proudů a kontinuální měření nulového proudu umožňují vysoké rozlišení měření a také včasnou detekci přetížení v důsledku nesymetrie a harmonických.

Jednoduché nastavení plug & play

Umožňuje časově úsporné nastavení systému monitorování energie s předem smontovanými výstupními zásobníky.

Monitorování kvality elektrické energie

Průběžné měření kvality elektrické energie. Zamezení odstávek závodu prostřednictvím nepřetržité analýzy a varování před odchylkami.

Monitorování teploty

Přímé měření teplotním čidlem v boxu umožňuje včasnou detekci přetížení.

Měření zbytkového proudu

Kontinuální měření reziduálního proudu: včasné zjištění poruch v elektroinstalaci.

Rozšířené měření zbytkového proudu (volitelné)

Rozšíření měření RCM pro pulzující střídavé proudy do 20 kHz (typ B+) pro měření a monitorování v souladu s normou podle IEC 62020.

Digitální vstup (volitelně)

Pro záznam dalších naměřených hodnot, např. spotřeby stlačeného vzduchu nebo chladicí kapaliny.

  • Měřicí přístroj UMG 96RM-E nebo UMG 806 (podle typu)
  • Měření proudu 3-fázové a přímé měření proudu nulovým vodičem
  • Měření poruchového proudu typu A s integrovaným diferenciálním transformátorem proudu CT-AC RCM 35N
  • Měření vnitřní teploty boxu čidlem PT100
  • Výkon jištěný pojistkami NH (max. proud v závislosti na typu)
  • Komunikace: 1x RJ45 (Ethernet), 2x M12 (Modbus)
  • Typ testován podle DIN EN 61439
  • Volně volitelný směr výstupu kabelu zjednodušuje instalaci
  • Displej lze otočit o 180° pro stranově správné zobrazení
  • Snadná instalace sběrnice díky strukturám master-slave
  • Síť šetřící náklady a IP adresu přes RS485

Možnost DI: Pulzní vstup pro další měření

  • Volitelný digitální vstup pro záznam libovolných procesních proměnných (např. stlačený vzduch nebo voda)
  • Naměřené hodnoty jsou standardizovány a dočasně uloženy v AKM

Možnost RCM plus: Rozšířené měření zbytkového proudu

  • Detekce pulzujících poruchových proudů do 20 kHz (typ B+) podle IEC 62020
  • Alternativa k měření izolace v systémech TN-S a tím snížená náročnost testování na pevných elektrických instalacích v rámci DGUV V3

Možnost DI: Pulzní vstup pro další měření

  • Volitelný digitální vstup pro záznam libovolných procesních proměnných (např. stlačený vzduch nebo voda)
  • Naměřené hodnoty jsou standardizovány a dočasně uloženy v AKM
Maximální proud 125 A
Šířka v mm 530
Výška v mm 310
Hloubka v mm 100
Hmotnost v g 9700
Transformátor proudu 150 A / 5 A Kl. 1
RCM typ měření A ANO
RS484 (zásuvky 2xM12) ANO
Měření proudu 3 P ANO
Měření proudu 3 P+N ANO
Měření RCM typu A/B/B+* ANO

Návody

janitza-busbar-tap-off-unit-en.pdf
Stáhnout
Technické listy AKM 96, 103 a 806.pdf
Stáhnout
Návod použití AKM_en.pdf
Stáhnout
janitza-bhb-akm-de_en.pdf
Stáhnout
